VTM 立式長軸透平泵

VTM型立式長軸透平泵具有揚程范圍廣，結構緊湊，占地面積小的特點。
其拓展產品有筒袋型泵，用于輸送凝結水及高揮發性液體等。

應用范圍：VTM型立式長軸透平泵可應用于深井提水、雨水排放、滲透水排放；工礦企業的消防；自來水行業的取水；
鋼鐵行業的氧化鐵皮水、灰渣水；筒袋型立式長軸透平泵可用于輸送凝結水、揮發性液體。

材質：不銹鋼304,316，316L、鑄鋼ZG235-450、鑄鐵QT400-18或HT250、雙相鋼2205或2507

性能及優點：VTM型立式長軸透平泵地面積小。可做成多級，以適應更高的揚程。
因為是干式泵，比潛水泵更安全、可靠。
不需要灌引水，隨時可以啟動。
有獨特的排沙結構，可以適應含沙的水。
用多種不同的材質，可以適應各種不同的介質，包括酸及海水等介質。
全加工中心加工的金屬模具鑄造，外表美觀，流道光滑。

VTM系列立式長軸透平泵性能范圍

最大流量：25000立方米/小時（110000加侖/分）

最高揚程：70米（210英尺）

VTM系列立式長軸透平泵結構特點

◆ 所有出水彎頭為焊接件。

◆ 外接管與導葉體均采用法蘭連接，采用止口定位，維修時方便裝拆。

◆ 可采用閉式結構抽送腐蝕與磨損介質。

◆ 有半開式、閉式葉輪，半開式葉輪不帶密封環。優化的導葉和葉輪組合，可提供較高效率。

◆ 416SS 傳動軸。傳動軸之間用鍵式聯軸器連接，方便維修。

◆ 有各種材料的軸承供選擇，如橡膠、賽龍、碳纖維、陶瓷等。

◆ 可生產防腐蝕、防磨損材質。

◆ 可選用空心的泵軸對導葉體軸承進行沖洗。

◆ 設計靈活，適合層上或層下出水的結構，也可按用戶要求量身定制。

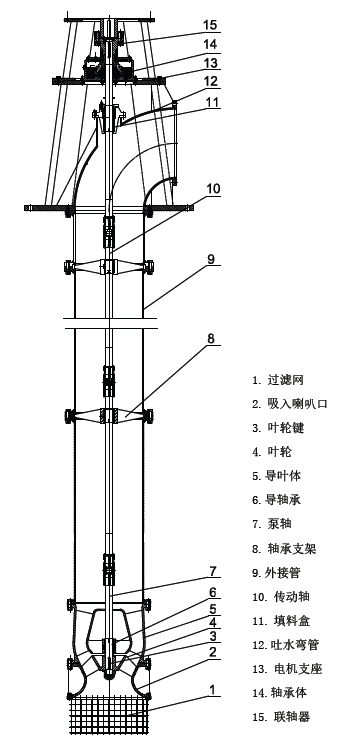

VTM系列立式長軸透平泵剖面圖

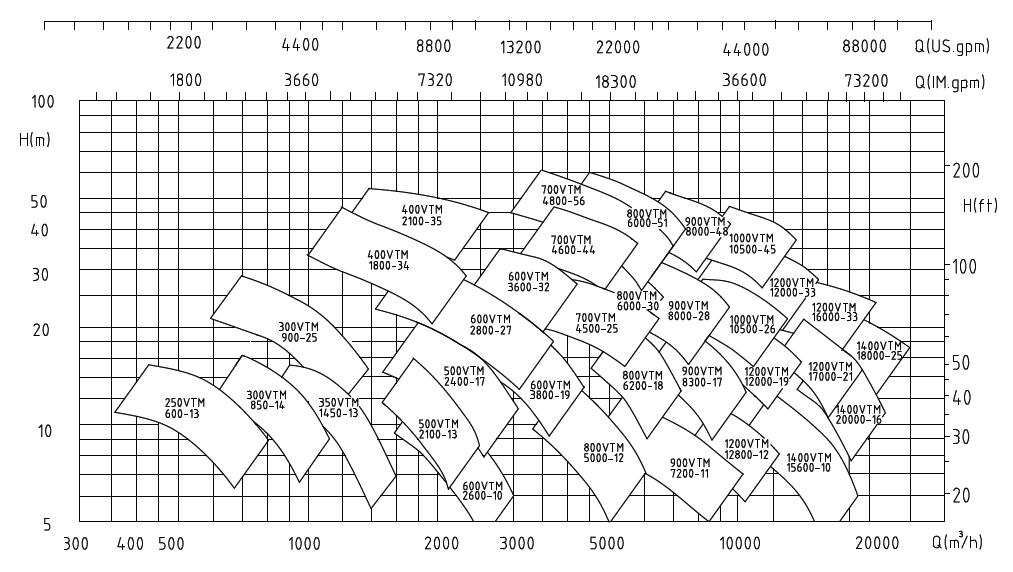

VTM系列立式長軸透平泵型譜圖
