JDS多級雙吸中開泵

發布日期：2020/5/20 9:20:46瀏覽次數：

一、產品概述

JDS 系列臥式水平中開多級離心泵，適合120℃以下液體的輸送?？捎糜诤Ｋ吞镒⑺?、煉油和化工流程進料、鍋爐給水、能量回收、石油管線輸送，也可用于礦井排水、市政供水。產品符合API610標準。

二、性能范圍

流量:80～5000 m3/h.

揚程:≤1200m.

工作壓力：≤15MPa

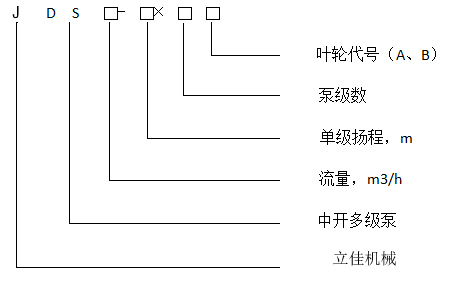

三、型號意義


四、結構特點

1）泵殼體采用軸向剖分結構，近中心線安裝，泵進出口法蘭均在下泵體上。檢修時無需拆卸進出口管路，不用移動電動機就能更換軸承、機封、密封環和轉子。

2）葉輪對稱布置，軸向力大部分自動平衡，無需復雜的平衡機構（平衡盤、平衡鼓）。泵運行的可靠性大大增加，在輸送腐蝕性、磨蝕性介質時，此優點尤為突出。

3）壓水室采用雙蝸殼結構，徑向力理論上完全自動平衡，減小軸繞度和振動，泵的穩定性大大增加。

4）根據泵的使用特點的不同，首級葉輪可采用雙吸葉輪以提高抗汽蝕性能。

5）濕態剛性轉子設計，泵轉速遠離轉子臨界轉速，且軸短跨距剛性好，泵運行安全可靠。

6）錐形軸伸設計，聯軸器拆卸方便。

7）泵體密封環分半形式設計。轉子只需進行一次安裝，動平衡后不需拆卸葉輪，保證了平衡精度；跟換泵體密封環不需要拆卸轉子部件。

8）監控完善。根據用戶要求泵可配置軸承溫度、振動、密封泄漏檢測系統。可根據用戶要求在低溫環境對泵和輔助管路進行伴熱保溫。

五、材料選用

API材料等級	I1	S-4	S-6	C-6	D-1
泵體	QT500-7	ZG230-450	ZG230-450	ZG1Cr13	ZG022Cr25Ni6Mo2N
葉輪	QT500-7	ZG230-450	ZG1Cr13	ZG1Cr13	ZG022Cr25Ni6Mo2N
軸	42CrMo	42CrMo	42CrMo	3Cr13	17-4PH
密封環	QT500-7	QT500-7	ZG1Cr13MoS	ZG1Cr13MoS	CD4MCu

JDS泵性能參數表
泵型號	泵級數	流量Q		揚程H	轉速n	功率P(kw)		效率η	必需汽蝕余量（NPSH）r	葉輪直徑D
泵型號	泵級數	m3/h	L/s	m	r/min	軸功率	電機功率	%	m	mm
JDS80-70	2	60	17	155	2980	41	75	62	3.2	240
		80	22	145		48		66	4
		100	28	113		50		61	5.5
	3	60	17	233		69	110	55	3.2
		100	28	218		86		69	4
		120	33	170		83		67	5.5
	4	60	17	310		92	132	55	3.2
		100	28	290		115		69	4
		120	33	226		110		67	5.5
	5	60	17	388		115	132	55	3.2
		100	28	363		143		69	4
		120	33	283		138		67	5.5
	6	60	17	465		138	200	55	3.2
		100	28	435		172		69	4
		120	33	339		165		67	5.5
	7	60	17	543		161	132	55	3.2
		100	28	508		200		69	4
		120	33	396		193		67	5.5
	8	60	17	620		184	280	55	3.2
		100	28	580		229		69	4
		120	33	452		221		67	5.5
JDS200-100	2	120	33	229	2980	119	185	63	4.8	280
		200	56	200		147		74	6
		240	67	180		164		72	7.8
	3	120	33	344		178	280	63	4.8
		200	56	300		221		74	6
		240	67	270		245		72	7.8
	4	120	33	458		238	355	63	4.8
		200	56	400		295		74	6
		240	67	360		327		72	7.8
	5	120	33	573		297	450	63	4.8
		200	56	500		368		74	6
		240	67	450		409		72	7.8
	6	120	33	687		357	560	63	4.8
		200	56	600		442		74	6
		240	67	540		491		72	7.8
	7	120	33	802		416	630	63	4.8
		200	56	700		516		74	6
		240	67	630		572		72	7.8
	8	120	33	916		475	710	63	4.8
		200	56	800		589		74	6
		240	67	720		654		72	7.8
JDS300-110	2	225	63	242	2980	201	280	74	7.4	300
		300	83	220		231		78	8.5
		360	100	198		256		76	10.2
	3	225	63	363		301	450	74	7.4
		300	83	330		346		78	8.5
		360	100	297		383		76	10.2
	4	225	63	484		401	630	74	7.4
		300	83	440		461		78	8.5
		360	100	396		511		76	10.2
	5	225	63	605		501	710	74	7.4
		300	83	550		576		78	8.5
		360	100	495		639		76	10.2
	6	225	63	726		602	900	74	7.4
		300	83	660		692		78	8.5
		360	100	594		767		76	10.2
	7	225	63	847		702	1120	74	7.4
		300	83	770		807		78	8.5
		360	100	693		895		76	10.2
	8	225	63	968		802	1250	74	7.4
		300	83	880		922		78	8.5
		360	100	792		1022		76	10.2
JDS450-135 (首級雙吸)	2	340	94	275	2980	340	500	75	4.5	325
		450	125	265		406		80	5.5
		540	150	246		470		77	7
	3	340	94	413		510	800	75	4.5
		450	125	398		609		80	5.5
		540	150	369		705		77	7
	4	340	94	550		679	1000	75	4.5
		450	125	530		812		80	5.5
		540	150	492		940		77	7
	5	340	94	688		849	1250	75	4.5
		450	125	663		1015		80	5.5
		540	150	615		1175		77	7
	6	340	94	825		1019	1600	75	4.5
		450	125	795		1219		80	5.5
		540	150	738		1410		77	7
	7	340	94	963		1189	1800	75	4.5
		450	125	928		1422		80	5.5
		540	150	861		1645		77	7
JDS650-140 (首級雙吸)	2	520	144	302	2980	549	800	78	6	345
		650	181	280		605		82	7
		780	217	254		683		79	8
	3	520	144	453		823	1120	78	6
		650	181	420		907		82	7
		780	217	381		1025		79	8
	4	520	144	604		1097	1400	78	6
		650	181	560		1210		82	7
		780	217	508		1367		79	8
	5	520	144	755		1372	1800	78	6
		650	181	700		1512		82	7
		780	217	635		1708		79	8
	6	520	144	906		1646	2240	78	6
		650	181	840		1814		82	7
		780	217	762		2050		79	8
JDS800-160	2	480	133	360	2980	673	1120	70	6.5	370
		800	222	320		840		83	8.5
		960	267	280		939		78	9.8
	3	480	133	540		1009	1600	70	6.5
		800	222	480		1261		83	8.5
		960	267	420		1409		78	9.8
	4	480	133	720		1345	2000	70	6.5
		800	222	640		1681		83	8.5
		960	267	560		1878		78	9.8
	5	480	133	900		1784	2500	66	6.5
		800	222	800		2180		80	8.5
		960	267	700		2378		77	9.8
JDS1050-80	3	785	218	273	1480	768	1000	76	3.2	520
		1050	292	250		883		81	4
		1250	347	223		974		78	5
	4	785	218	364		1025	1400	76	3.2
		1050	292	333		1177		81	4
		1250	347	297		1298		78	5
	5	785	218	455		1281	1800	76	3.2
		1050	292	417		1472		81	4
		1250	347	372		1623		78	5
	6	785	218	546		1537	2240	76	3.2
		1050	292	500		1766		81	4
		1250	347	446		1948		78	5
	7	785	218	637		1793	2500	76	3.2
		1050	292	583		2061		81	4
		1250	347	520		2272		78	5
	8	785	218	728		2049	2800	76	3.2
		1050	292	667		2355		81	4
		1250	347	595		2597		78	5
JDS1500-130	2	1150	319	295	1480	1233	1800	75	4.5	670
		1500	417	265		1305		83	5.5
		1900	528	230		1654		72	6.5
	3	1150	319	443		1849	2500	75	4.5
		1500	417	398		1958		83	5.5
		1900	528	345		2481		72	6.5
	4	1150	319	590		2465	3550	75	4.5
		1500	417	530		2610		83	5.5
		1900	528	460		3308		72	6.5
	5	1150	319	738		3082	4500	75	4.5
		1500	417	663		3263		83	5.5
		1900	528	575		4135		72	6.5
	6	1150	319	885		3698	5000	75	4.5
		1500	417	795		3915		83	5.5
		1900	528	690		4962		72	6.5
JDS1800-110	2	1200	333	260	1480	1149	1800	74	5	615
		1800	500	225		1346		82	6
		2200	611	200		1537		78	7
	3	1200	333	390		1723	2500	74	5
		1800	500	338		2019		82	6
		2200	611	300		2306		78	7
	4	1200	333	520		2298	3550	74	5
		1800	500	450		2692		82	6
		2200	611	400		3074		78	7
	5	1200	333	650		2872	4000	74	5
		1800	500	563		3365		82	6
		2200	611	500		3843		78	7
JDS2300-130	2	1600	444	298	1480	1666	2500	78	5.5	660
		2300	639	265		2025		82	6.8
		2900	806	220		2288		76	8
	3	1600	444	447		2499	3550	78	5.5
		2300	639	398		3038		82	6.8
		2900	806	330		3431		76	8
	4	1600	444	596		3331	5000	78	5.5
		2300	639	530		4051		82	6.8
		2900	806	440		4575		76	8
	5	1600	444	745		4164	6300	78	5.5
		2300	639	663		5064		82	6.8
		2900	806	550		5719		76	8
JDS2800-140	2	2000	556	335	1480	2371	3550	77	7	700
		2800	778	288		2680		82	8
		3300	917	265		3055		78	9
	3	2000	556	503		3557	5000	77	7
		2800	778	432		4020		82	8
		3300	917	398		4583		78	9
JDS3500-100	2	3000	833	215	980	2197	4500	80	5	870
		3500	972	200		2298		83	5.5
		4000	1111	282		3941		78	6
	3	3000	833	323		3296	6300	80	5
		3500	972	300		3447		83	5.5
		4000	1111	423		5911		78	6
	4	3000	833	430		4394	8000	80	5
		3500	972	400		4596		83	5.5
		4000	1111	564		7882		78	6
JDS4200-110	2	3200	889	248	980	2703	3550	80	5.2	920
		4200	1167	215		2965		83	6.3
		4800	1333	200		3311		79	7
	3	3200	889	372		4055	5600	80	5.2
		4200	1167	323		4447		83	6.3
		4800	1333	300		4967		79	7
	4	3200	889	496		5406	7100	80	5.2
		4200	1167	430		5929		83	6.3
		4800	1333	400		6623		79	7
JD5000-125	2	4000	1111	282	980	3749	5000	82	5.8	985
		5000	1389	250		4055		84	6.5
		6000	1667	228		4841		77	8
	3	4000	1111	423		5623	8000	82	5.8
		5000	1389	375		6083		84	6.5
		6000	1667	342		7262		77	8

NDS臥式多級中開泵單泵外形安裝尺寸圖單位:mm
泵型號	L1	L2	L3	L4	L5	L6	L7	H	H1	H2	H3	B	B1	B2	B3	B4	DN1	D1	K1	n1Xd1	DN2	D2	K2	n2Xd2
NDS80-70×2	1500	800	200	297	130	200	695	1100	450	185	150	730	365	460	600	700	150	300	250	8XΦ26	80	200	160	8XΦ18
NDS80-70×3	1795	942	342	297	130	200	975	1100	450	185	150	730	365	460	600	700
NDS80-70×4	1795	942	342	297	130	200	975	1100	450	185	150	730	365	460	600	700
NDS80-70×6	2075	1140	484	297	130	200	1260	1100	450	185	150	730	365	460	600	700		320	270	12XΦ22		210	168	8XΦ22
NDS80-70×8	2365	1226	626	350	130	200	1345	1100	450	185	150	730	365	460	600	700		345	280	8XΦ33		215	170	8XΦ22
NDS200-100×2	1900	1406	220	237	220	330	780	1370	730	200	200	980	500	680	900	1000	150	300	250	8XΦ26	150	300	250	8XΦ26
NDS200-100×3	2035	1406	220	237	220	330	915	1370	730	200	200	980	500	680	900	1000		300	250	8XΦ26		300	250	8XΦ26
NDS200-100×4	2170	1136	355	372	220	330	1050	1370	730	200	200	980	500	680	900	1000		320	270	12XΦ22		320	270	12XΦ22
NDS200-100×5	2305	1136	355	372	220	330	1185	1370	730	200	200	980	500	680	900	1000		355	290	12XΦ33		355	290	12XΦ33
NDS200-100×6	2440	1271	490	372	220	330	1320	1370	730	200	200	980	500	680	900	1000
NDS200-100×7	2575	1271	490	372	220	330	1455	1370	730	200	200	980	500	680	900	1000
NDS200-100×8	2710	1406	625	372	220	330	1590	1370	730	200	200	980	500	680	900	1000
NDS300-110×2	2049	1097	130	415	220	330	871	1400	690	210	210	1000	500	680	900	1000	200	375	320	12XΦ30	200	375	320	12XΦ30
NDS300-110×3	2194	1242	420	415	220	330	1016	1400	690	210	210	1000	500	680	900	1000		375	320	12XΦ30		375	320	12XΦ30
NDS300-110×4	2339	1242	420	415	220	330	1161	1400	690	210	210	1000	500	680	900	1000		415	345	12XΦ36		415	345	12XΦ36
NDS300-110×5	2484	1387	565	415	220	330	1306	1400	690	210	210	1000	500	680	900	1000		415	345	12XΦ36		415	345	12XΦ36
NDS300-110×6	2629	1387	565	415	220	330	1451	1400	690	210	210	1000	500	680	900	1000		430	360	12XΦ36		430	360	12XΦ36
NDS300-110×7	2774	1532	710	415	220	330	1596	1400	690	210	210	1000	500	680	900	1000
NDS300-110×8	2919	1532	710	415	220	330	1741	1400	690	210	210	1000	500	680	900	1000
NDS450-135×2	1995	1270	330	238	220	330	845	1650	750	300	300	1200	600	680	900	1000	250	445	388	16XΦ30	200	380	330	12XΦ26
NDS450-135×3	2003	1241	465	238	220	330	1130	1650	750	270	270	1105	565	540	900	1000		445	388	16XΦ30		380	330	12XΦ26
NDS450-135×4	2165	1241	465	238	220	330	1292	1650	750	300	300	1200	600	680	900	1000		505	430	12XΦ39		430	36	12XΦ36
NDS450-135×5	2327	1403	627	238	220	330	1454	1650	750	300	300	1200	600	680	900	1000		505	430	12XΦ39		430	36	12XΦ36
NDS450-135×6	2489	1403	627	238	220	330	1616	1650	750	300	300	1200	600	680	900	1000		515	430	12XΦ42		430	360	12XΦ36
NDS450-135×7	2651	1565	789	238	220	330	1778	1650	750	300	300	1200	600	680	900	1000		515	430	12XΦ42		430	360	12XΦ36
NDS650-140×2	2243	1226	313	410	220	330	1070	1750	850	350	350	1200	600	680	900	1000	250	445	388	16XΦ30	200	380	330	12XΦ26
NDS650-140×3	2439	1426	513	410	220	330	1266	1750	850	350	350	1200	600	680	900	1000		445	388	16XΦ30		380	330	12XΦ26
NDS650-140×4	2643	1426	513	410	220	330	1470	1560	750	265	265	1150	550	680	900	1000		510	432	16XΦ35		420	350	12XΦ32
NDS650-140×5	2807	1630	707	410	220	330	1674	1750	850	350	350	1200	600	680	900	1000
NDS650-140×6	3011	1630	707	410	220	330	1878	1750	850	350	350	1200	600	680	900	1000
NDS800-160×2	2226	1258	393	420	220	330	1038	1750	760	350	350	1200	600	680	900	1000	300	530	460	16XΦ36	250	470	400	12XΦ36
NDS800-160×3	2426	1458	593	482	220	330	1238	2050	900	350	350	1200	600	680	900	1000		530	460	16XΦ36		470	400	12XΦ36
NDS800-160×4	2626	1658	793	482	220	330	1438	2050	900	350	350	1200	600	680	900	1000		585	500	16XΦ42		505	430	12XΦ39
NDS800-160×5	2826	1858	993	482	220	330	1638	2050	900	350	350	1200	600	680	900	1000		585	500	16XΦ42		505	430	12XΦ39
NDS1050-80×3	3144	857	780	502	250	350	1798	2265	1170	400	400	1660	830	790	1000	1100	400	670	585	16XΦ42	300	530	460	16XΦ36
NDS1050-80×4	3454	857	780	502	250	350	2108	2265	1170	400	400	1660	830	790	1000	1100
NDS1050-80×5	3764	1167	1090	502	250	350	2418	2265	1170	400	400	1660	830	790	1000	1100
NDS1050-80×6	4074	1477	1400	502	250	350	2728	2265	1170	400	400	1660	830	790	1000	1100		715	620	16XΦ48		585	500	16XΦ42
NDS1050-80×7	4384	1477	1400	502	250	350	3038	2265	1170	400	400	1660	830	790	1000	1100		715	620	16XΦ48		585	500	16XΦ42
NDS1250-115×2	4780	550	150	1050	285	385	2700	2175	1100	430	430	2000	1000	850	1100	1200	400	670	585	16XΦ42	300	530	460	16XΦ36
NDS1250-115×3	5080	850	450	1050	285	385	3000	2175	1100	430	430	2000	1000	850	1100	1200		670	585	16XΦ42		530	460	16XΦ36
NDS1250-115×4	5080	850	450	1050	285	385	3000	2175	1100	430	430	2000	1000	850	1100	1200		715	620	16XΦ48		585	500	16XΦ42
NDS1250-115×5	5380	1150	750	1050	285	385	3300	2175	1100	430	430	2000	1000	850	1100	1200
NDS1250-115×6	5380	1150	750	1050	285	385	3300	2175	1100	430	430	2000	1000	850	1100	1200
NDS1250-115×7	5680	1450	1050	1050	285	385	3600	2175	1100	430	430	2000	1000	850	1100	1200
NDS1500-130X2	4480	2400	605	1100	285	385	1280	2300	1250	460	460	2200	1100	850	1100	1200	450	740	645	16XΦ42	350	600	525	16XΦ39
NDS1500-130X3	4795	2715	920	1100	285	385	1595	2300	1250	460	460	2200	1100	850	1100	1200		740	645	16XΦ42		600	525	16XΦ39
NDS1500-130X4	5110	2715	920	1100	285	385	1910	2300	1250	460	460	2200	1100	850	1100	1200		775	680	16XΦ48		655	560	16XΦ48
NDS1500-130X5	5425	3030	1235	1100	285	385	2225	2300	1250	460	460	2200	1100	850	1100	1200
NDS1500-130X6	5740	3030	1235	1100	285	385	2540	2300	1250	460	460	2200	1100	850	1100	1200
NDS1800-110X2	3375	1950	565	800	285	385	1820	2640	1340	475	475	1900	950	850	1100	1200	450	740	645	16XΦ42	350	600	525	16XΦ39
NDS1800-110X3	3740	2315	930	800	285	385	2185	2640	1340	475	475	1900	950	850	1100	1200		740	645	16XΦ42		600	525	16XΦ39
NDS1800-110X4	4105	2315	930	800	285	385	2550	2640	1340	475	475	1900	950	850	1100	1200		775	680	16XΦ48		655	560	16XΦ48
NDS1800-110X5	4470	2680	1295	800	285	385	2915	2640	1340	475	475	1900	950	850	1100	1200		775	680	16XΦ48		655	560	16XΦ48
NDS2300-130X2	3620	2090	600	850	285	385	1970	2850	1450	510	510	2100	1050	850	1100	1200	500	810	710	16XΦ42	400	670	585	16XΦ42
NDS2300-130X3	4020	2490	1000	850	285	385	2370	2850	1450	510	510	2100	1050	850	1100	1200		810	710	16XΦ42		670	585	16XΦ42
NDS2300-130X4	4420	2490	1000	850	285	385	2770	2850	1450	510	510	2100	1050	850	1100	1200		865	765	16XΦ48		725	640	16XΦ48
NDS2300-130X5	4820	2890	1400	850	285	385	3170	2850	1450	510	510	2100	1050	850	1100	1200		865	765	16XΦ48		725	640	16XΦ48
NDS2800-140X2	3870	2235	645	865	320	420	2130	3030	1540	545	545	2200	1100	900	1200	1300	600	950	830	16XΦ48	400	670	585	16XΦ42
NDS2800-140X3	4290	2655	1065	865	320	420	2550	3030	1540	545	545	2200	1100	900	1200	1300	600	950	830	16XΦ48	400	670	585	16XΦ42
NDS3500-100X2	4790	2770	800	1050	320	420	2730	3750	1900	675	675	2800	1400	900	1200	1300	700	1090	950	20XΦ48	500	810	710	16XΦ42
NDS3500-100X3	5310	3290	1320	1050	320	420	3250	3750	1900	675	675	2800	1400	900	1200	1300
NDS3500-100X4	5830	3290	1320	1050	320	420	3770	3750	1900	675	675	2800	1400	900	1200	1300
NDS4200-110X2	5050	2920	840	1100	320	420	3540	3960	2000	710	710	2900	1450	900	1200	1300	700	1090	950	20XΦ48	500	810	710	16XΦ42
NDS4200-110X3	5600	3470	1390	1100	320	420	4090	3960	2000	710	710	2900	1450	900	1200	1300
NDS4200-110X4	6150	3470	1390	1100	320	420	4640	3960	2000	710	710	2900	1450	900	1200	1300
ND5000-125X2	5405	3120	890	1200	320	420	3765	4240	2150	760	760	3100	1550	900	1200	1300	800	1230	1070	20XΦ48	600	950	830	16XΦ48
ND5000-125X3	5995	3710	1480	1200	320	420	4355	4240	2150	760	760	3100	1550	900	1200	1300	800	1230	1070	20XΦ48	600	950	830	16XΦ48
